NVIDIA的GTC 2020'Get Amped'主题演讲即将结束，并发现了由下一代Ampere GPU支持的新DGX系统的细节。它看起来像NVIDIA已经注册其新的DGX系统通过在商标Justia这是由发现小町(通过Videocardz)。作为HPC产品，NVIDIA为新的DGX系统申请商标非常有意义，该新的DGX系统将继续容纳其下一代图形处理单元。

发现了NVIDIA的DGX A100商标-由下一代Ampere GA100旗舰GPU提供支持

DGX系统的特定名称是DGX A100，还有很多话要说。DGX系统是专门为深度学习和HPC社区设计的，在工作站外形尺寸内提供了超级计算功能。NVIDIA已经发布了基于Pascal和Volta GPU的DGX解决方案，但是随着即将发布的Ampere GPU，必须设计一种新的DGX解决方案。

英特尔(纳斯达克股票代码：INTC)和NVIDIA(纳斯达克股票代码：NVDA)在新收购的推动下股价上涨

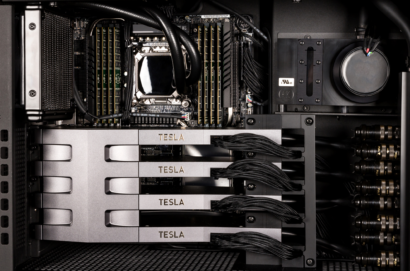

简化了DGX系统的Volta系列，以便为HPC用户提供更多选择。我们看到了多种变体，从DGX站一路具有总共四个Tesla V100 GPU到16个装有DGX-2怪物的Tesla V100怪兽，NVIDIA称其为“ 世界上最大的GPU ”。

NVIDIA Ampere GPU驱动的DGX A100系统预计将于5月14日GTC 2020主题演讲中揭晓。

借助Ampere GPU，NVIDIA将发布其最新的DGX A100系统。名称清楚表明该系统将基于GA100 GPU。GA100 GPU将是Ampere系列产品中最大的芯片，并且肯定具有我们期望在NVIDIA GA100芯片上看到的旗舰128 SM配置之一。NVIDIA可能会以更传统的方式开始其Ampere系列DGX系统，首先提供8种Tesla GPU配置，然后随着新的Ampere芯片的良率提高，逐步扩展到更大，更密集的部分。

NVIDIA DGX A100商标的图片。

NVIDIA DGX A100商标的图片。(图片来源：Videocardz)

尽管Ampere GPU仍将是DGX系统的关键组件，但有趣的是NVIDIA在其DGX A100系统上采用其余技术配置的方式将如何发展。NVIDIA当前的DGX-2系统使用基于14nm Skylake架构的Intel Xeon Platinum处理器。它还具有1.5 TB的内存和一系列NV开关，这些开关充当GPU之间的主要协议通道。NVIDIA将在基于Ampere的系统中进一步扩展其NVLINK和NVSwitch专有互连技术，与现有产品相比，提供更高的带宽和更紧密的链接，以实现GPU到GPU的更快通信。

看到NVIDIA为用户提供了在Intel Xeon或AMD EPYC驱动的DGX A100系统之间进行选择的选择，这也将很有趣。AMD的EPYC GPU赢得了一些顶级HPC客户的青睐，并被嵌入到世界上一些更快的超级计算机中，这些超级计算机将在几年后投入使用。
